FAAST IT é uma suíte de programas para o desenvolvimento de projetos de infraestruturas de telecomunicações para Portugal, segundo o Manual ITED 3ª Edição (Edifícios) e o Manual ITUR 2ª edição (Loteamentos, urbanizações e conjuntos de edifícios).

A FAAST IT foi desenvolvida pela CYPE Ingenieros S.A. para distribuição entre os associados da Associação Empresarial de Comunicações de Portugal (ACIST), de forma gratuita e em Português.

Os programas da suíte estão integrados no fluxo de trabalho Open BIM através do intercâmbio de ficheiros standard IFC.



Suíte FAAST IT

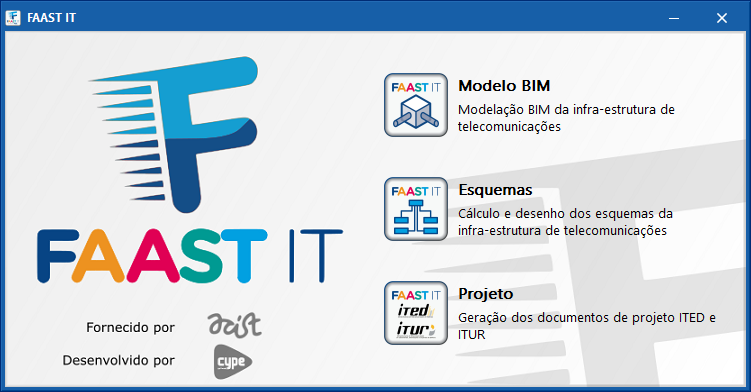

FAAST IT é uma suíte que inclui três programas para o projeto de redes de infraestrutura de telecomunicações. Cada um destes programas são acessíveis a partir da janela principal da suíte:


  • Modelo BIM
    Modelação BIM da infraestrutura de telecomunicações

  • Esquemas
    Cálculo e desenho dos esquemas da infraestrutura de telecomunicações

  • Projeto
    Geração dos documento de projeto ITED e ITUR

Programa "Modelo BIM"

Descrição

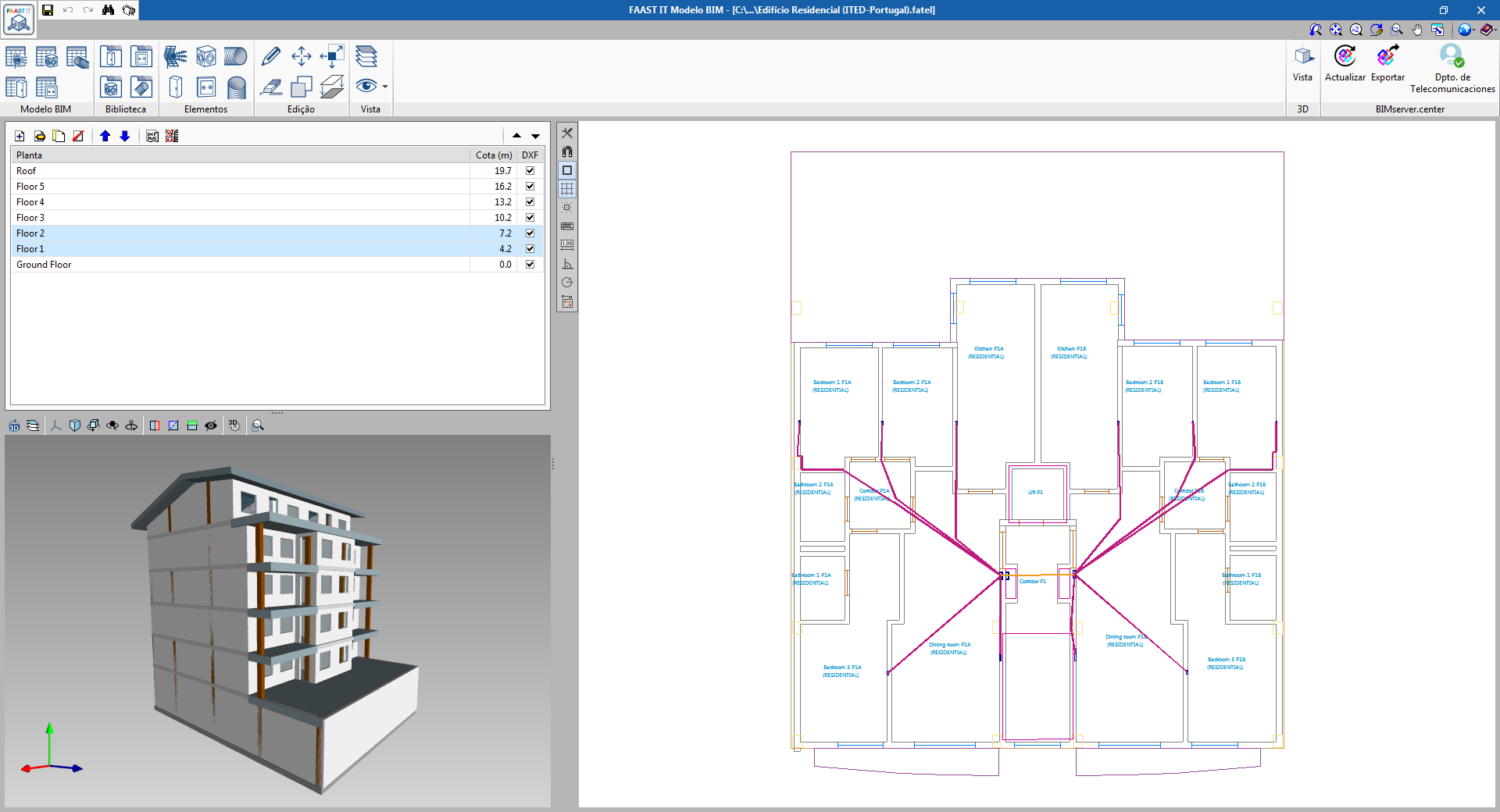

O programa Modelo BIM conta com as ferramentas necessárias para definir a posição espacial dos elementos da infraestrutura de telecomunicações (caixas, tomadas e canalizações) no modelo BIM.

O programa conta com uma interface gráfica que permite introduzir os elementos mencionados através das plantas. Os elementos que se disponham nas plantas também se visualizam na vista 3D do programa.

O programa conta com uma biblioteca de elementos configurável pelo utilizador. Para cada um dos elementos integrados no programa (caixas, tomadas e canalizações) é possível definir as suas características. Através do assistente podem-se importar os tipos de elemento predefinidos.

Graças à inclusão do programa no fluxo de trabalho Open BIM, é possível obter a informação geométrica do edifício e as plantas, CAD, do projeto BIM da plataforma BIMserver.center ao qual se vincule.

Documentação

As peças desenhadas podem ser impressas em qualquer periférico ou exportadas para os distintos formatos (DXF, DWG, JPG…).

É possível exportar para o projeto BIM vinculado as peças desenhadas, a disposição e os dados técnicos dos elementos da infraestrutura. Para além disso gera-se um ficheiro com a informação da instalação desenhada, para ser interpretado pelo programa da suíte "Esquemas".



Programa "Esquemas"

Descrição

O programa "Esquemas" permite o dimensionamento dos esquemas da infraestrutura de telecomunicações. É constituído por três menus:



A biblioteca de elementos é configurável pelo utilizador pelo que se podem definir as características técnicas que se pretendam. No caso dos elementos integrados, no menu Infraestrutura (caixas, tomadas e canalizações), dispõem de um assistente para importar os tipos de elementos predefinidos. Todos os tipos de elementos criados podem ser importados e exportados para um ficheiro para a sua utilização em distintas obras.

Os esquemas podem-se personalizar com a aparência e disposição desejada, uma vez que a aplicação conta com diferentes ferramentas de edição.

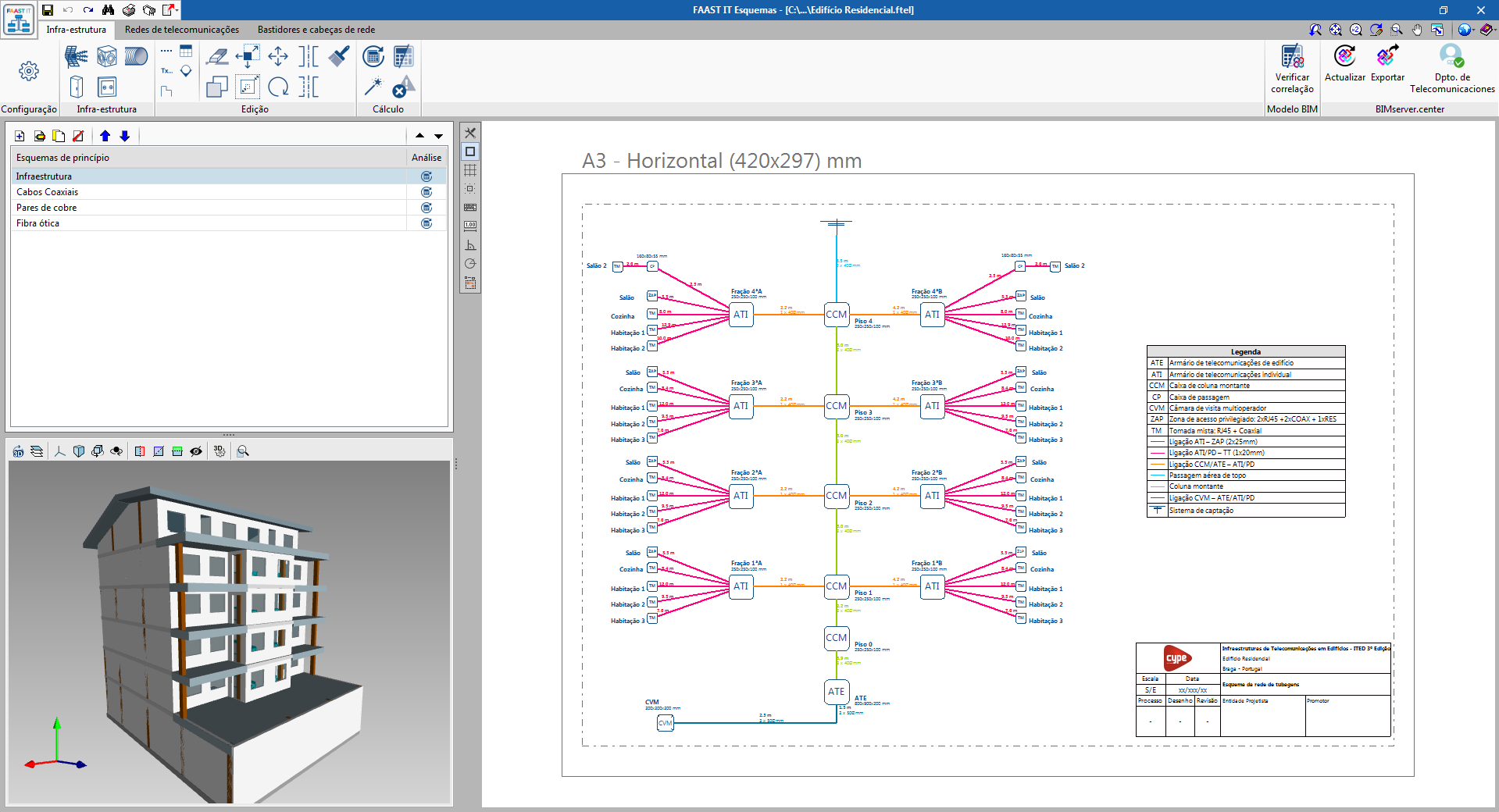

Menu "Infraestrutura"







Este menu dispõe das ferramentas necessárias para realizar o dimensionamento do esquema da infraestrutura. Tendo-se trabalhado previamente com o programa Modelo BIM, os dados dos elementos da infraestrutura podem ser obtidos a partir do projeto BIM.

Menu "Redes de telecomunicações"

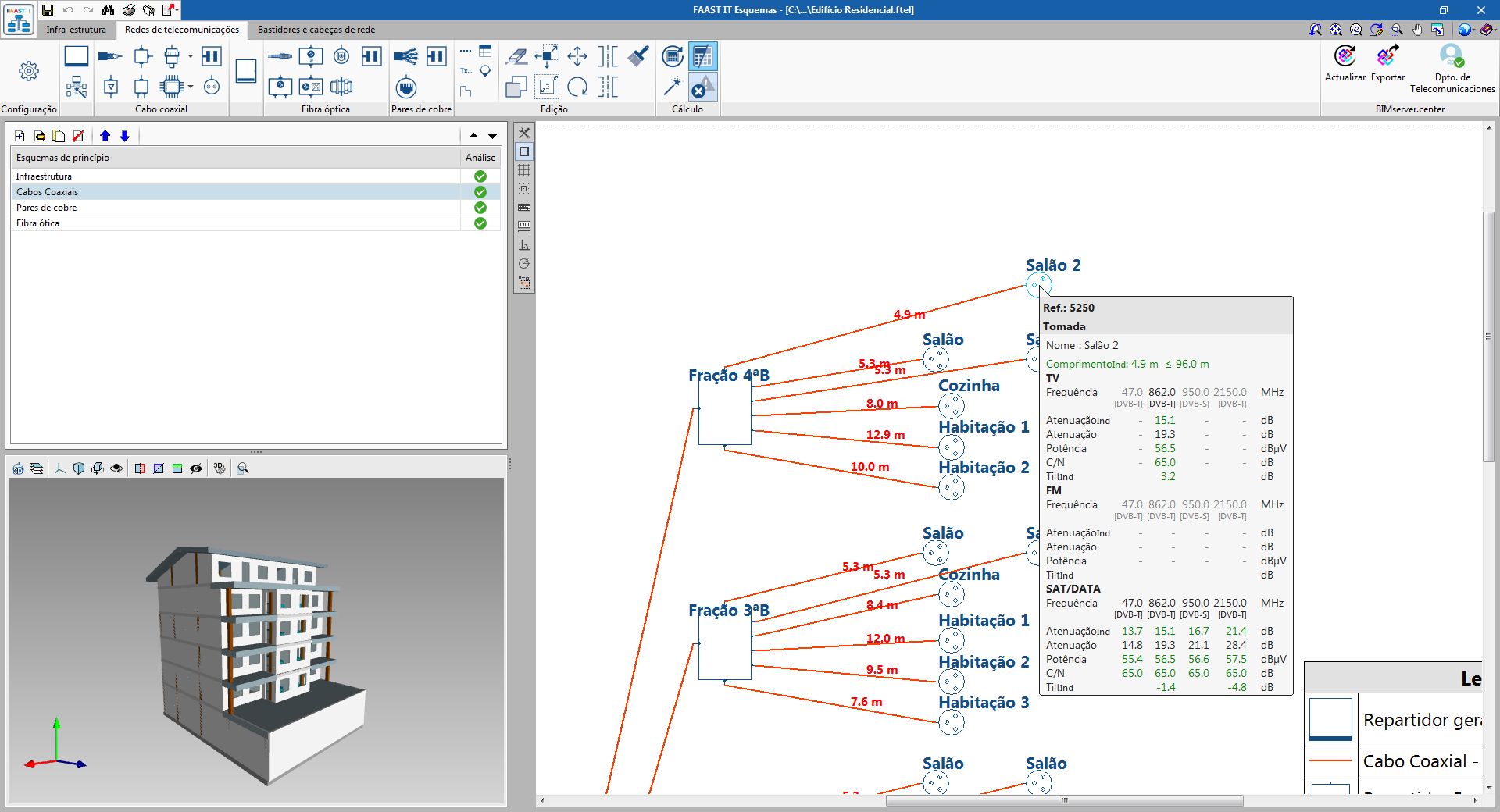

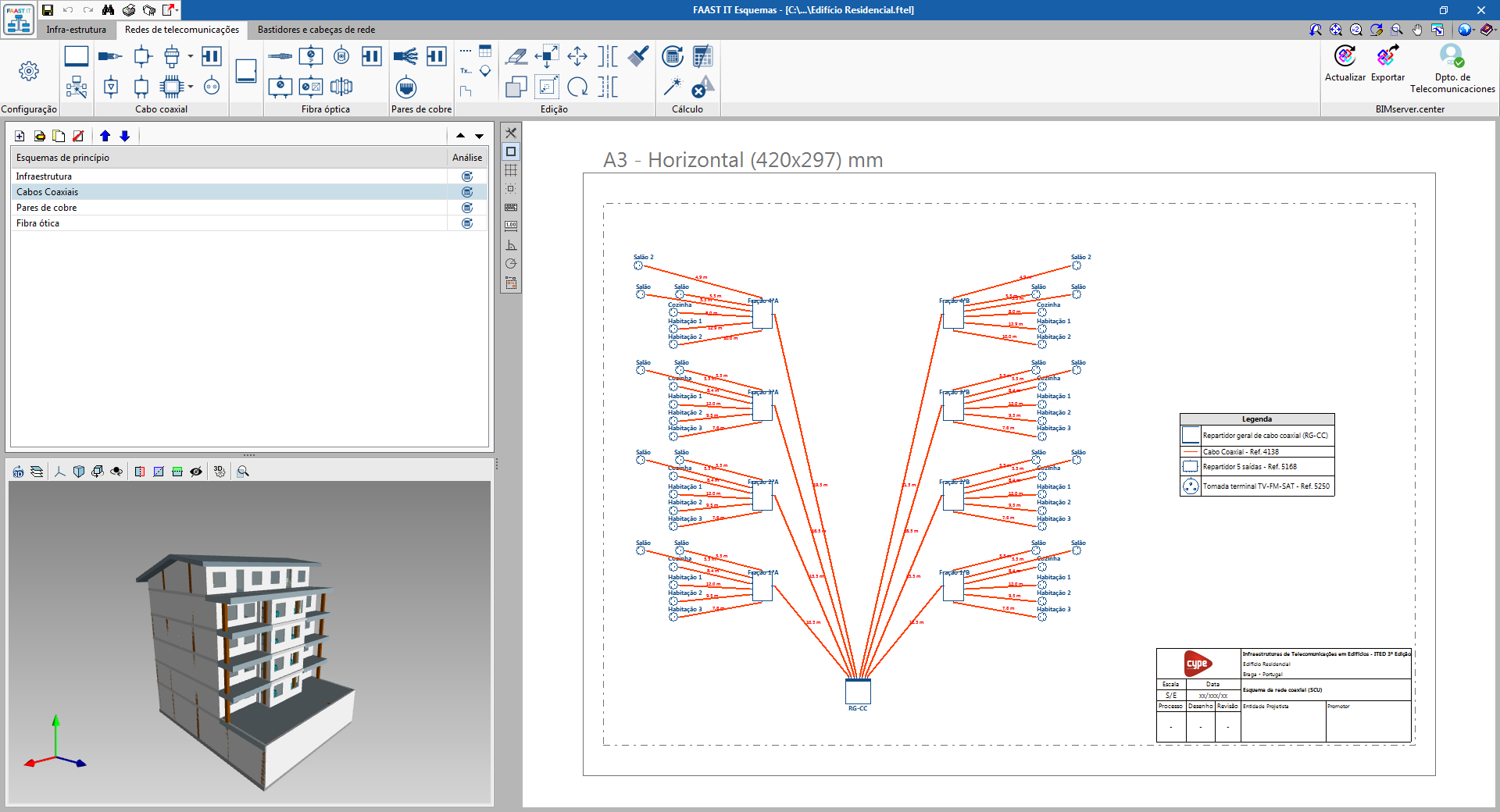

Este menu permite realizar redes de distribuição para as distintas tecnologias contempladas no âmbito do programa (redes de cabos coaxiais, redes de fibra ótica, redes híbridas de fibra-coaxial (HFC) e redes de pares de cobre).



O programa dispõe de um assistente para importar as verificações regulamentares do ITED e ITUR ou para configurar de forma personalizada os limites regulamentares. As verificações podem ser atribuídas a qualquer equipamento das redes de cabos coaxiais e a redes de cabos de fibra ótica.





Através de alertas, o programa advertirá sobre o incumprimento regulamentar ou instalações desenvolvidas incorretamente, para ajudar à correta configuração.



Finalmente, o programa dispõe de um assistente para a criação rápida de esquemas (gera os esquemas das redes de telecomunicações a partir do esquema da infraestrutura) e uma ferramenta de ajuste automático de valores de potência das redes de cabos coaxiais.

Menu "Bastidores e cabeças de redes"

Permite configurar o detalhe da distribuição dos equipamentos nos bastidores da instalação.

Documentação

As listagens geradas e a justificação de cálculo das instalações podem-se exportar para diversos formatos (TXT, DOCX, PDF…) para impressão e/ou edição por parte do utilizador.

Os esquemas podem ser impressos para qualquer periférico ou exportados para distintos formatos (DXF, DWG, JPG…).

O programa gera automaticamente a medição dos equipamentos da instalação que pode ser exportada para diversos formatos (BC3, CSV, PDF…).

Tanto os esquemas, como as listagens de resultados e de medição, podem ser exportados para o projeto BIM vinculado. Para além disso, gera-se um ficheiro com a informação da instalação dimensionada, para ser interpretado pelo programa "Projeto".



Programa "Projeto"

Descrição

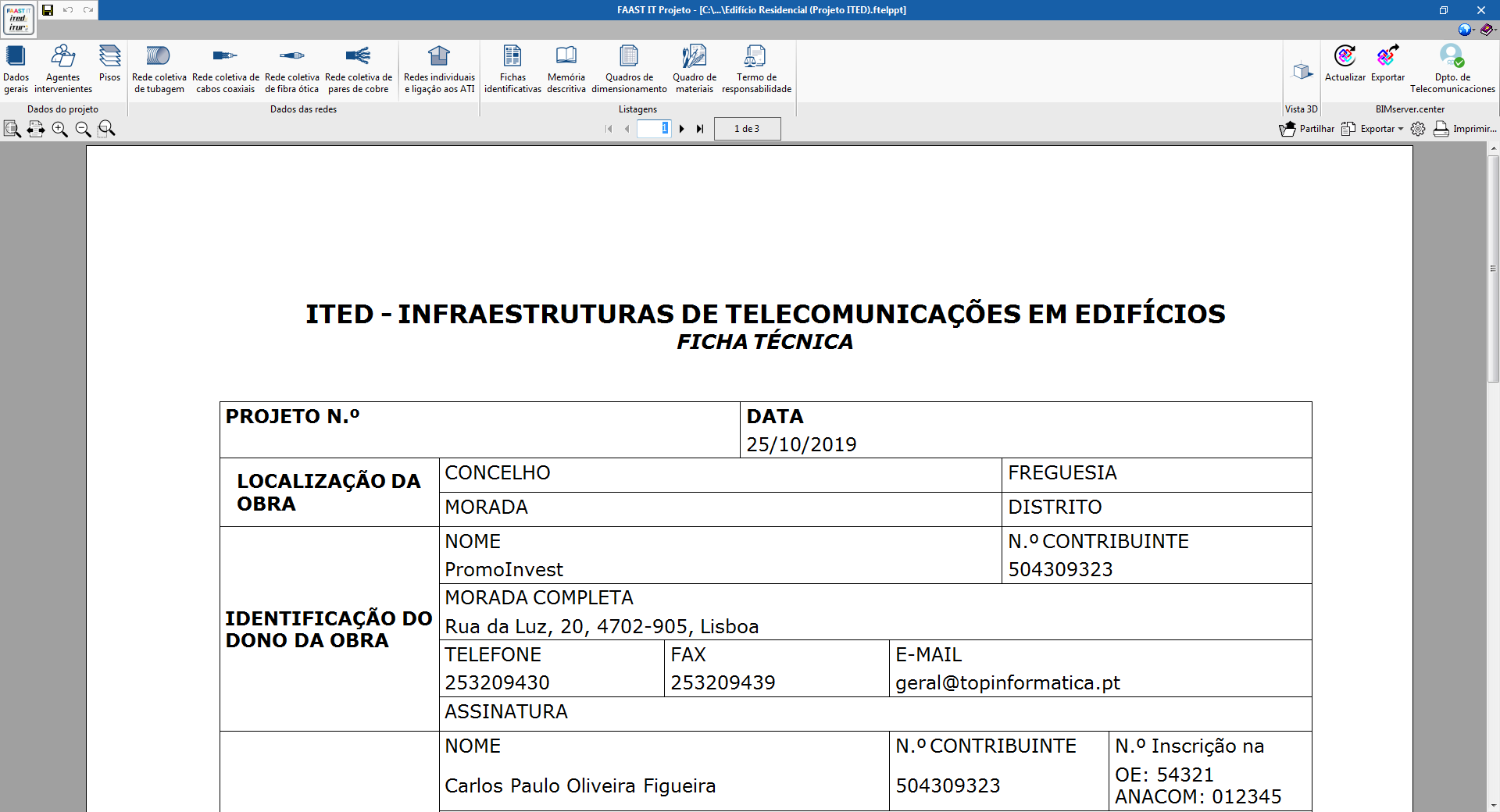

O programa da suíte "Projeto" assiste o utilizador na geração das seguintes listagens, correspondentes aos projetos ITED e ITUR:


  • Termo de responsabilidade

  • Fichas técnicas

  • Memória descritiva

  • Quadros de dimensionamento

  • Quadro de materiais

A ferramenta permite introduzir os dados de dimensionamento, cálculo e equipamentos, necessários para complementar as listagens. Tendo-se trabalhado previamente no programa "Esquemas", estes dados podem ser obtidos no projeto BIM.

Documentação

As listagens podem imprimir-se em qualquer periférico ou exportar-se para distintos formatos (TXT, HTML, PDF, RTF ou DOCX). Também podem ser exportados para o projeto BIM vinculado da plataforma BIMserver.center.

Fluxo de trabalho Open BIM

Atualmente, a suíte de programas FAAST IT permite a seguinte troca de informação com o projeto BIM vinculado:


  • Importa
    Os três programas da suíte FAAST IT ("Modelo BIM", "Esquemas" e "Projeto") mostram a vista 3D de todos os modelos que se importem durante a conexão ou atualização do projeto BIM.

    Cada um dos três programas pode importar a seguinte informação do projeto BIM.

    • Programa Modelo BIM

      • O modelo arquitetónico
        Para além de mostrar a sua vista 3D, o programa "Modelo BIM" obtém a distribuição de plantas e a geometria interior e exterior apresentada nos planos 2D de cada planta.

    • Programa Esquemas

      • Informação gerada pelo programa "Modelo BIM"
        Importa o desenho da instalação definido no programa da suíte "Modelo BIM", caso este tenha exportado essa informação para o modelo BIM do projeto. Com esta informação, o programa "Esquemas" gera os esquemas da infraestrutura de telecomunicações.

    • Programa Projeto

      • Informação gerada pelo programa "Esquemas"
        Importa os cálculos realizados no programa da suíte "Esquemas", caso este tenha exportado essa informação para o modelo BIM do projeto. Com esta informação, o programa "Projeto" gera as listagens, correspondentes aos projetos ITED e ITUR.

  • Exporta
    Cada um dos programas da suíte FAAST IT ("Modelo BIM", "Esquemas" e "Projeto") exporta um ficheiro IFC que contém:

    • Programa Modelo BIM

      • O modelo 3D da instalação desenhada (formato GLTF)
        O programa aporta ao modelo BIM vinculado a representação 3D da instalação de telecomunicações realizada para que seja visível em todas as vistas 3D das aplicações conectadas ao projeto BIM.

      • Plantas da instalação (formato DWG)

      • Informação para o programa "Esquemas"
        Ficheiro com a informação da instalação desenhada no programa "Modelo BIM", para ser interpretado pelo programa "Esquemas".

    • Programa Esquemas

      • Esquemas das redes (formato DWG)

      • Listagens de cálculo e medição de materiais (formato PDF)

      • Informação para o programa "Projeto"
        Ficheiro com a informação da instalação dimensionada no programa "Esquemas", para ser interpretado pelo programa "Projeto".

    • Programa Projeto

      • Listagens de projeto (formato PDF)

Mais informação

  • Local de descarga
    BIMserver.center
  • Idiomas disponíveis
    Português.
  • Licença de utilização
    Software gratuito (Só para associados de ACIST).
